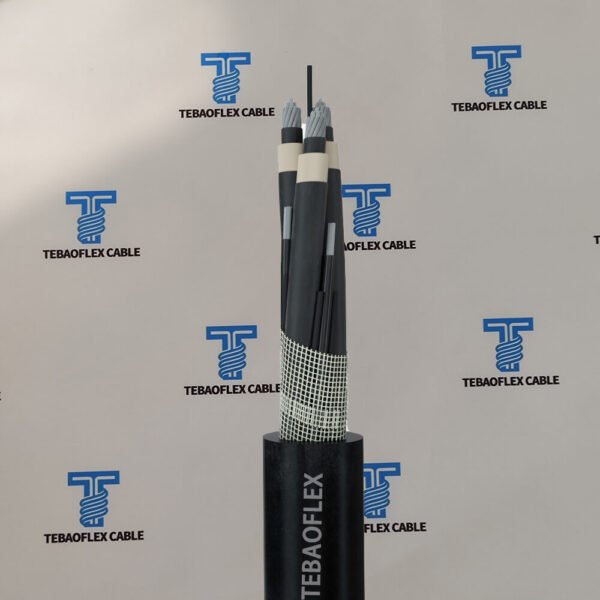

(N)TSCGEWOEU-TR — Cable de arrastre TEBAOFLEX MT para minería a cielo abierto

Qué significa TR

TR designa la variante Trailing, diseñada específicamente para cables que se arrastran detrás de equipos móviles a través de pisos de minas a cielo abierto. A diferencia de los cables enrolladores que se enrollan en tambores en capas controladas, los cables arrastrados están sujetos a una abrasión continua contra la roca, la grava y el suelo, al impacto de la caída de escombros y a un posible aplastamiento por las orugas de los vehículos pesados. La variante TR aborda estas condiciones mediante un diseño de funda reforzada y una selección de compuestos optimizada.

Diferencias clave con el estándar (N)TSCGEWOEU

Característica	Norma (N)TSCGEWOEU	(N)TSCGEWOEU-TR
Operación primaria	Devanado / Festón	Arrastrar/arrastrar
Compuesto de funda exterior	5GM3 o 5GM5	5GM5 mejorado, desgarro/abrasión mejorados
Funda interior	EPR de doble capa	Construcción adherida 5GM5
Unión de funda	capas separadas	Interior y exterior inseparablemente unidos.
Color de la funda	Rojo	Negro
Resistencia a la abrasión	Alto	Muy alto (optimizado para el final)
Configuración central	3 potencia + 3 tierra	3 potencia + 3 tierra
Rango de voltaje	3,6/6kV – 12/20kV	3,6/6kV – 18/30kV
Carga de tracción	20 N/mm²	20 N/mm²
Cliente principal	Sistemas de grúa/festón	Operaciones mineras a cielo abierto

Construcción

Capa	Material
Conductor de fase	Cobre estañado trenzado extrafino, clase 5 / FS (VDE 0295)
Capa semiconductora interna	Compuesto de caucho semiconductor extruido
Aislamiento	Compuesto HEPR (al menos 3GI3 según VDE 0207-20)
Capa semiconductora exterior	Caucho semiconductor extruido, desprendible en frío (Easy Strip)
Conductores de tierra	3 x cobre estañado Clase 5 / FS, en los espacios intermedios del núcleo
Llenado Central	Compuesto conductor sobre soporte de poliéster textil.
Funda interior	Compuesto especial 5GM5, resistencia al desgarro mejorada
Trenza antitorsión	Trenza de hilo de poliéster reforzado, vulcanizado

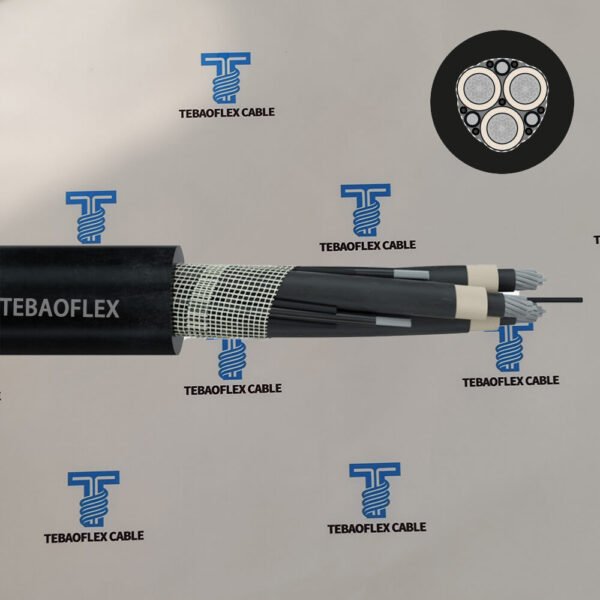

Funda exterior	Compuesto especial 5GM5, unido inseparablemente a la funda interior, negro

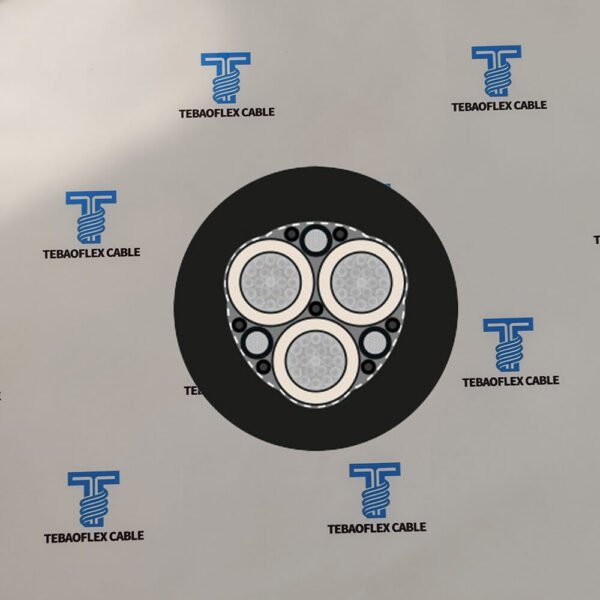

Configuración del núcleo: 3 de potencia + 3 de tierra

Especificaciones técnicas

Parámetro	Valor
Tensión nominal (Uo/U)	3,6/6kV — 6/10kV — 8,7/15kV — 12/20kV — 14/25kV — 18/30kV
Estándar de diseño	Basado en DIN VDE 0250-813
Estándar de conductores	VDE 0295 / IEC 60228 Clase 5 / FS
Temperatura máxima del conductor	+90°C
Temperatura máxima de cortocircuito	+250°C
Temperatura ambiente (fija)	-50°C a +80°C
Temperatura ambiente (móvil)	-35°C a +80°C
Radio de curvatura mínimo	Acc. según DIN VDE 0298-3
Esfuerzo torsional máximo	±25°/m
Carga máxima de tracción	20 N/mm²
Tracción dinámica (aceleración)	Hasta 30 N/mm²
Retardante de llama	CEI 60332-1-2 / EN 60332-1-2
Resistencia al aceite	EN 60811-404
Resistencia a la abrasión	Mejorado (5GM5 optimizado para seguimiento)
Resistencia a la intemperie	Exterior sin restricciones, resistente a los rayos UV, al ozono y a la humedad.
Color de la funda exterior	Negro
Sistema de funda	Interior y exterior unidos inseparablemente 5GM5

Datos dimensionales: 3,6/6 kV

Sección transversal (mm²)	DE mín.-máx. (mm)	Peso (kg/km)	Tracción máxima (N)
3×25 + 3×10/3E	37-40	2,280	2.200
3×35 + 3×10/3E	40-43	2.750	3,100
3×50 + 3×10/3E	44-47	3.400	4.300
3×70 + 3×16/3E	47-50	4,100	5,100
3×95 + 3×16/3E	52-56	5.450	7.000
3×120 + 3×25/3E	56-60	6.650	8.500

Datos dimensionales para grados 6/10 kV, 8,7/15 kV, 12/20 kV y superiores disponibles bajo petición.

Por qué TR es esencial para el rastreo a cielo abierto

Peligro	Riesgo de cable estándar	Solución TR
Arrastrando sobre rocas afiladas	La funda exterior se corta, la entrada de humedad	Resistencia al desgarro 5GM5 mejorada + funda adherida que evita la delaminación
Impacto repetido por la caída de escombros	Deformación del núcleo, rotura del conductor.	El sistema de funda doble 5GM5 absorbe la energía del impacto.
Exposición a los rayos UV bajo luz solar continua.	Grietas en la funda, vida útil reducida	Negro 5GM5 con estabilización UV superior
Derrames de petróleo y combustible de equipos mineros	Hinchazón de la vaina, pérdida de propiedades mecánicas.	Compuesto 5GM5 resistente al aceite según EN 60811-404
Variación extrema de temperatura	La vaina se vuelve quebradiza con el frío y se reblandece con el calor.	Clasificación fija de -50 °C a +80 °C
Trituración de vías de vehículos	Daño permanente al núcleo	La trenza antitorsión reforzada distribuye la carga de aplastamiento

Por qué elegir TEBAOFLEX (N)TSCGEWOEU-TR

TEBAOFLEX fabrica la variante TR con tecnología de vaina adherida 5GM5 en nuestras instalaciones certificadas ISO 9001. Cada cable se prueba para determinar la resistencia del conductor, la resistencia a alto voltaje y la integridad de la cubierta antes del envío. Para operaciones mineras a cielo abierto donde los cables de arrastre se reemplazan cada 6 a 18 meses debido al desgaste, la resistencia mejorada a la abrasión de la variante TR proporciona una vida útil considerablemente más larga, lo que reduce tanto el costo de reemplazo del cable como el tiempo de inactividad operativa.

Estándares y Certificaciones

Estándar	Alcance
DIN VDE 0250-813	Diseño y prueba de cables.
IEC 60228 / VDE 0295 Clase 5 / FS	conductor flexible
CEI 60332-1-2	Retardante de llama
EN 60811-404	Resistencia al aceite
RoHS	Cumplimiento
Norma ISO 9001:2015	Gestión de calidad TEBAOFLEX

Entornos de aplicación

Solicitud	Papel del cable
Dragalinas y palas de cuerda	Fuente de alimentación arrastrada sobre el suelo del foso, arrastrada por el movimiento de la máquina
Trituradoras y transportadores móviles	Alimentación de energía a la planta de procesamiento semimóvil, reposicionada semanalmente
Excavadoras y retroexcavadoras	Cable arrastrado arrastrado por las superficies del banco
Dumpers y camiones de transporte	Arrastre de energía auxiliar para camiones con propulsión eléctrica
Equipos de perforación	Fuente de alimentación detrás de plataformas de perforación sobre orugas
Bombas de achique para minas a cielo abierto	Cable de arrastre de bomba sumergible en superficies inclinadas del foso
