Descripción general del producto y aplicaciones
El cable (N)TSCGEWOEU [SB] está diseñado específicamente para aplicaciones de suministro de energía móvil de servicio pesado que involucran altos esfuerzos mecánicos, fuerzas de torsión y abrasión durante las operaciones de arrastre. Las aplicaciones clave incluyen:
-
Excavadoras y Dragalinas para Minería a Cielo Abierto: Fuente de alimentación para grandes máquinas de manipulación de materiales sometidas a tensiones de arrastre extremas
-
Excavadoras y apiladores de rueda de cangilones: Cables de alimentación de alta flexibilidad para operaciones mineras continuas
-
Dragas y Perforadoras: Suministro de energía para equipos sumergibles y flotantes.
-
Trituradoras móviles y equipos de cribado: Cables de conexión para maquinaria de procesamiento.
-
Máquinas perforadoras de túneles: Fuente de alimentación para equipos de construcción de túneles.
-
Minería subterránea: Conexión de equipos eléctricos móviles en minas subterráneas.
Desglose del código del modelo
| Código | Significado |
|---|---|
| (NORTE) | Cumplimiento del estándar alemán VDE (prefijo opcional) |
| T | Arrastre/Enrollado: diseñado para operaciones de arrastre móviles |
| S | Apantallado – con pantalla metálica |
| C | Conductor de cobre |
| G | Aislamiento de caucho (EPR) |
| E | Conductor de tierra – conductor de protección integrado |
| WOUE | Compuesto de funda exterior especial para resistencia al agua, aceite y abrasión. |
| [SB] | Variante SB-SAM: diseño de espesor de pared optimizado para reducir el peso y mejorar la flexibilidad |

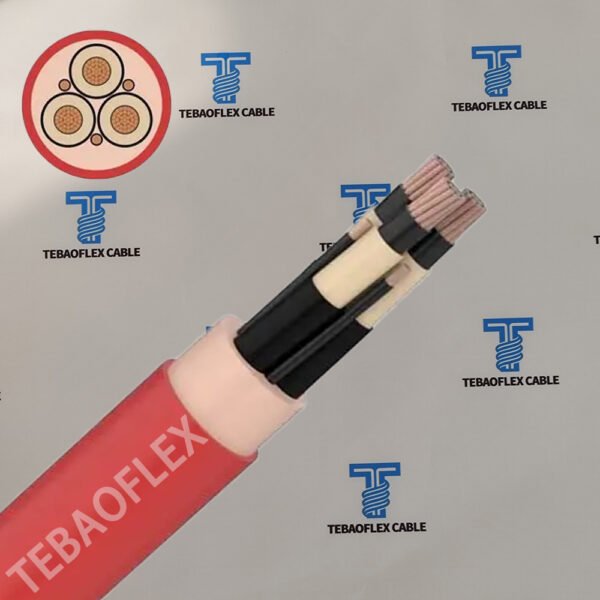

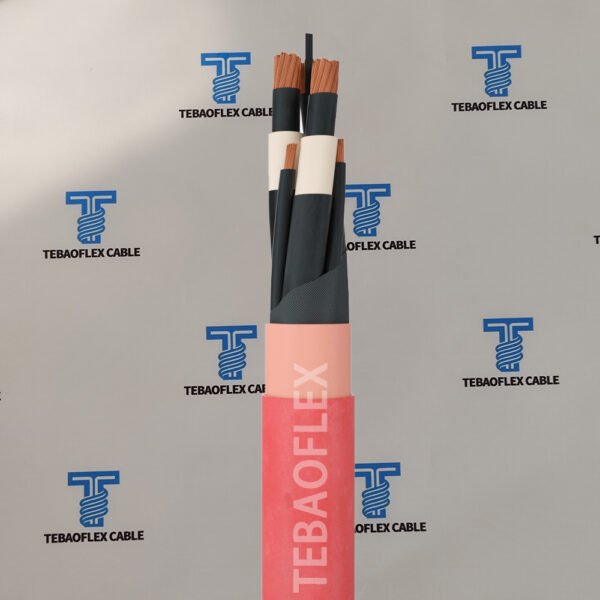

Estructura central y parámetros técnicos
| Componente estructural | Material/Especificación | Características |
|---|---|---|
| Conductor de fase | Cobre desnudo, Clase 5 flexible (IEC 60228/DIN VDE 0295) | Alta flexibilidad |
| Control de campo | Capas de caucho semiconductor extruidas internas y externas. | Distribución uniforme del campo eléctrico, evita descargas parciales. |
| Aislamiento | EPR (caucho de etileno propileno), tipo 3GI3 | Excelente estabilidad eléctrica y térmica, funcionamiento continuo a 90 °C |
| Conductor de tierra | Dividido en los intersticios exteriores. | Disposición de conductores de protección integrada |
| Funda interior | Goma GM1b | Protección interna y ropa de cama. |
| Reforzamiento | Cinta de malla de refuerzo resistente al desgarro / Trenza antitorsión | ±100°/m de resistencia a la torsión |
| Funda exterior | Goma 5GM5 (CR/PCP) | Alta resistencia a la abrasión, aceite, ozono y rayos UV; retardante de llama |
| Color de la funda | Rojo (RAL 3000) estándar; Negro o naranja opcional | Visibilidad mejorada en entornos mineros |
Especificaciones clave de rendimiento
| Parámetro | Especificación |
|---|---|
| Tensión nominal (U₀/U) | 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV |
| Máx. Temperatura del conductor | 90°C |
| Temperatura de cortocircuito | 250°C |
| Rango de temperatura (fijo) | -40°C a +80°C |
| Rango de temperatura (móvil) | -25°C a +80°C |
| Radio de curvatura (fijo) | 6 × diámetro exterior |
| Radio de curvatura (móvil) | 10 × diámetro exterior a 15 × diámetro exterior |
| Máx. Resistencia a la tracción | 20 N/mm² (variante SB) |
| Resistencia a la torsión | ±100°/m (variante SB) |
| Retardante de llama | VDE 0482-332-1-2/IEC 60332-1-2 |
| Resistente al aceite | EN 60811-404 |
| Resistente a los rayos UV/ozono | Sí |
| Resistente al agua | AD8 (variantes específicas) |
Ventajas clave de rendimiento
Diseño optimizado del espesor de pared [SB]
La designación [SB] indica un diseño de espesor de pared optimizado que cumple con EN 50525-2-21, lo que ofrece una reducción de peso de aproximadamente entre un 15 y un 20 % en comparación con los diseños convencionales, manteniendo al mismo tiempo la resistencia mecánica total. Esto se traduce en un manejo más fácil, una carga de tambor reducida y menores costos de transporte.
Resistencia a la torsión superior
La trenza de refuerzo antitorsión integrada proporciona una excepcional resistencia a la torsión de ±100°/m, lo que hace que el cable sea ideal para aplicaciones con movimientos repetidos de enrollado, desenrollado y torsión que se encuentran en operaciones mineras a cielo abierto.
Resistencia a la tracción mejorada
Con una resistencia a la tracción máxima de 20 N/mm², la variante SB supera a los diseños estándar, asegurando una transmisión de potencia confiable incluso bajo fuerzas de tracción extremas durante las operaciones de arrastre.
Durabilidad mecánica superior
La resistente funda de caucho 5GM5 proporciona una excelente resistencia a la abrasión, el impacto y la tensión de tracción que se encuentran en las operaciones de arrastre y bobinado, mientras que el aislamiento EPR ofrece una excelente estabilidad eléctrica y térmica con funcionamiento continuo a 90 °C y capacidad de cortocircuito a 250 °C.
Altos estándares de seguridad
El cable es retardante de llama según IEC 60332-1-2, resistente al aceite según EN 60811-404, resistente al ozono, resistente a los rayos UV y está disponible en rojo altamente visible (RAL 3000) para mayor seguridad en entornos mineros.
Garantía de calidad TEBAOFLEX
Respaldado por las certificaciones ISO9001, ISO14001, UL, CE, KCS y VDE, cada cable (N)TSCGEWOEU [SB] de TEBAOFLEX se somete a pruebas rigurosas en más de 200 instalaciones avanzadas de producción y pruebas para garantizar un rendimiento y confiabilidad consistentes.
Clasificaciones de voltaje y secciones transversales disponibles
El (N)TSCGEWOEU [SB] está disponible en las siguientes configuraciones representativas:
| Clasificación de voltaje (U₀/U) | Ejemplo de número de pieza | Construcción | Peso (kg/km) |
|---|---|---|---|
| 3,6/6kV | 053154 | 3×120 + 3×70/3 RD | 6.482 |
| 3,6/6kV | 053155 | 3×150 + 3×70/3 RD | 7.846 |
| 6/10kV | 052858 | 3×35 + 3×25/3 RD | 2.814 |
| 6/10kV | 054687 | 3×50 + 3×25/3 RD | 3.480 |
| 6/10kV | 053412 | 3×70 + 3×35/3 RD | 4,442 |
| 6/10kV | 052861 | 3×120 + 3×70/3 RD | 6.705 |
| 6/10kV | 054688 | 3×150 + 3×70/3 RD | 7.504 |
| 6/10kV | 053232 | 3×240 + 3×120/3 RD | 11.813 |
| 8,7/15kV | 054787 | 3×185 + 3×95/3 RD | 9,749 |
| 12/20kV | 054624 | 3×35 + 3×25/3 RD | 3.497 |
| 12/20kV | 054046 | 3×70 + 3×35/3 RD | 5.206 |
| 18/30kV | 054689 | 3×50 + 3×25/3 RD | 5.365 |
| 18/30kV | 053519 | 3×120 + 3×70/3 RD | Aprox. 8,500+ |
Nota: Las especificaciones «3×120 + 3×70/3» indican 3 conductores principales de 120 mm² con 3 conductores de tierra de 70 mm². El color de la cubierta es rojo estándar (RAL 3000), con opciones disponibles en negro o naranja. Secciones transversales y clasificaciones de voltaje personalizadas pueden estar disponibles a pedido.
Normas aplicables
| Estándar | Descripción |
|---|---|
| DIN VDE 0250-813 | Cables de arrastre flexibles para instalaciones eléctricas: estándar de diseño general |
| EN 50525-2-21 | Norma europea para cables de arrastre (variante SB) |
| IEC 60228 Clase 5 | Estándar de conductor: cobre trenzado flexible |
| DIN VDE 0295 Clase 5 | Estándar de conductor: cobre trenzado flexible |
| VDE 0482-332-1-2/IEC 60332-1-2 | Prueba de propagación de llama vertical única |
| EN 60811-404 | Pruebas de resistencia al aceite |
| ISO9001/ISO14001 | TEBAOFLEX sistemas de gestión de calidad y medio ambiente |
¿Por qué elegir TEBAOFLEX (N)TSCGEWOEU [SB]?
| Característica | (N)TSCGEWOEU [SB] por TEBAOFLEX | Alternativas de cable de caucho estándar |
|---|---|---|
| Espesor de la pared | Optimizado (SB): 15-20 % más ligero | Estándar – más pesado |
| Resistencia a la torsión | ±100°/m | Normalmente ±25°/m |
| Resistencia a la tracción | 20 N/mm² | 15 N/mm² |
| Rango de temperatura | -40°C a +80°C | -25°C a +80°C |
| Material de la funda | 5GM5 (CR/PCP): resistencia superior a la abrasión | Compuestos de caucho estándar |
| Certificaciones | VDE, UL, CE, KCS, ISO9001, ISO14001 | Varía según el fabricante. |
