(N)TSCGEWOEU MT PLUS — TEBAOFLEX Cable de enrollado compacto MT
El problema que resuelve MT PLUS
Los cables enrollables de media tensión estándar se construyen con espesores de pared generosos y tolerancias de fabricación amplias para garantizar el cumplimiento en todas las condiciones. Esto da como resultado un cable que es más pesado y grueso de lo que técnicamente requiere la aplicación, lo que consume capacidad del tambor que de otro modo podría contener una mayor longitud de cable y agrega peso muerto que reduce la carga útil de la máquina principal.
La variante MT PLUS aborda esto directamente. Al aplicar tolerancias de fabricación más estrictas, una geometría de disposición optimizada y una extrusión de vaina controlada con precisión, TEBAOFLEX reduce tanto el diámetro total como el peso por metro en aproximadamente un 10-15 % en comparación con el (N)TSCGEWOEU estándar, sin reducir la sección transversal del conductor, la clasificación de voltaje o las clasificaciones mecánicas.
Qué significa MT PLUS
MT significa Media Tensión (rango MV) y PLUS designa la construcción compacta optimizada. No es una versión económica degradada: las especificaciones eléctricas y mecánicas básicas siguen siendo idénticas al diseño estándar. La reducción de peso y diámetro proviene de la precisión de la ingeniería, no de un compromiso de materiales.
Donde más importa la reducción de peso y diámetro
| Solicitud | Prestación de MT PLUS |
|---|---|
| Grúa de gran altura y bobinado de pluma | El cable más liviano reduce el hundimiento y la tensión requerida a la altura máxima de trabajo. |
| Grúa pórtico para contenedores (E-RTG) | Cable más largo por tambor = menos cambios por turno |
| Carga útil de excavadora y pala móvil | Cada kg de peso de cable ahorrado está disponible para la carga útil de material |
| Devanado vertical de eje profundo | El peso propio reducido reduce la carga de tracción en la terminación del cable. |
| Sistemas de festón con radios de curvatura reducidos | Un diámetro exterior más pequeño permite un radio de curvatura más estrecho dentro del mismo espacio de guía |

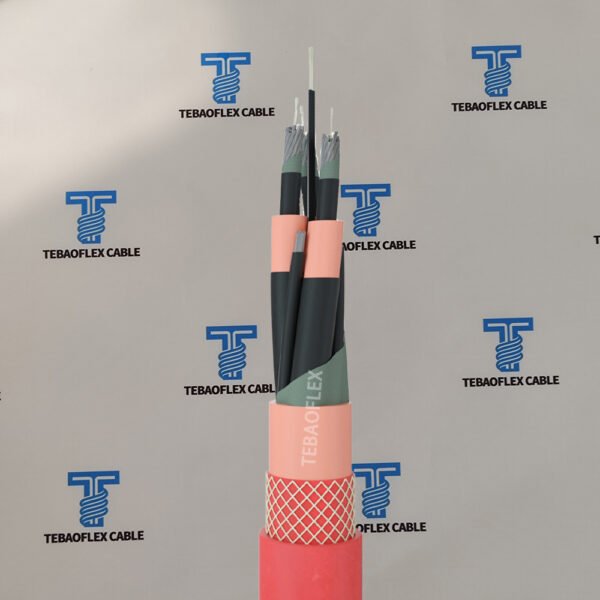

Construcción
| Capa | Material | Diferencia MT PLUS |
|---|---|---|
| Conductor de fase | Cobre estañado trenzado extrafino, Clase 5 | Idéntico al estándar |
| Aislamiento | EPR/HEPR de alta calidad (al menos 3GI3 según VDE 0207-21) | Idéntico al estándar |
| Capas semiconductoras | Interior y exterior extruidos, desmontables en frío. | Idéntico al estándar |
| Conductores de tierra | 3 x cobre estañado Clase 5, dividido en intersticios | Geometría intersticial optimizada |
| Llenado Central | Compuesto semiconductor sobre poliéster textil. | Perfil comprimido |
| Funda interior | Doble capa 5GM3 basada en EPR | Extrusión de tolerancia de precisión |

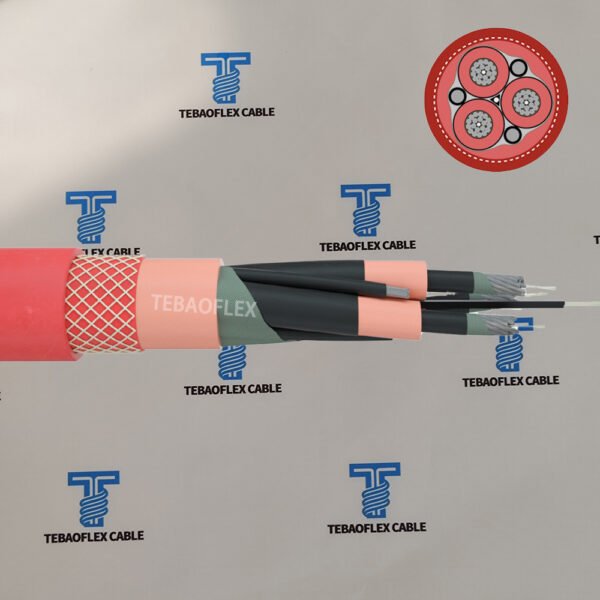

| Trenza antitorsión | Trenza de hilo de poliéster reforzado, vulcanizado | Idéntico al estándar |
| Funda exterior | Basado en PCP 5GM5, rojo brillante | Extrusión de tolerancia de precisión |

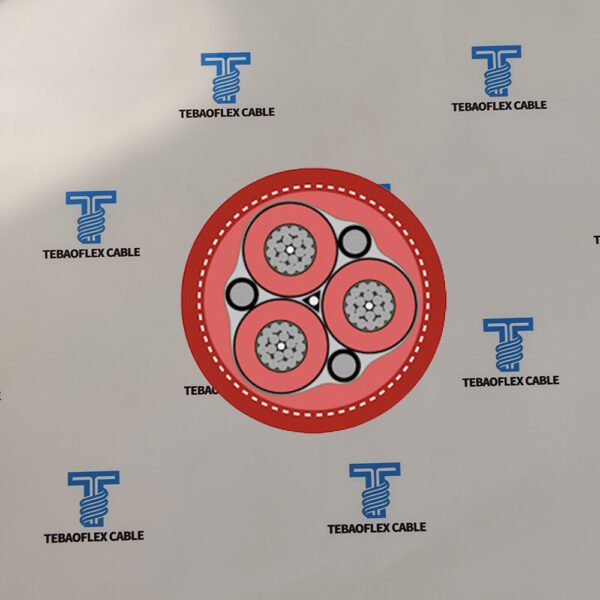

Configuración del núcleo: 3 de potencia + 3 de tierra
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Tensión nominal (Uo/U) | 3,6/6kV — 6/10kV — 8,7/15kV — 12/20kV |
| Estándar de diseño | Basado en DIN VDE 0250-813 |
| Estándar de conductores | VDE 0295 / IEC 60228 Clase 5 |
| Reducción de peso frente a estándar | Aprox. 10-15% |
| Reducción de diámetro frente a estándar | Aprox. 5-10% |
| Temperatura máxima del conductor | +90°C |
| Temperatura máxima de cortocircuito | +250°C |
| Temperatura ambiente (fija) | -40°C a +80°C |
| Temperatura ambiente (móvil) | -25°C a +80°C |
| Radio de curvatura mínimo (fijo) | 6 x diámetro exterior |
| Radio de curvatura mínimo (flexión) | 10 x diámetro exterior |
| Velocidad máxima de trabajo | 120 m/min |
| Esfuerzo torsional máximo | ±25°/m |
| Carga máxima de tracción | 20 N/mm² |
| Retardante de llama | CEI 60332-1-2 / EN 60332-1-2 |
| Resistencia al aceite | EN 60811-404 |
| Resistencia a la intemperie | Exterior/interior sin restricciones, resistente a los rayos UV, al ozono y a la humedad. |
| Color de la funda exterior | Rojo brillante (RAL 3000) |
| Compuesto de funda exterior | 5GM5 según DIN VDE 0207-21 |
Datos dimensionales: Comparación entre MT PLUS y el estándar 3,6/6 kV
| Sección transversal (mm²) | DE estándar (mm) | MT MÁS DE (mm) | Peso estándar (kg/km) | MT PLUS Peso (kg/km) |
|---|---|---|---|---|
| 3×25 + 3×16/3E | 42 | 38 | 3.200 | 2.800 |
| 3×35 + 3×16/3E | 45 | 41 | 3.800 | 3.300 |
| 3×50 + 3×25/3E | 49 | 44 | 4.500 | 3.900 |
| 3×70 + 3×35/3E | 53 | 48 | 5.500 | 4.800 |
| 3×95 + 3×50/3E | 58 | 53 | 6.800 | 5.900 |
| 3×120 + 3×70/3E | 63 | 57 | 8.200 | 7.100 |
| 3×150 + 3×70/3E | 68 | 62 | 9.800 | 8.500 |
Datos dimensionales para grados de 6/10 kV, 8,7/15 kV y 12/20 kV disponibles bajo petición.
Ventajas clave de MT PLUS
Cable más largo por tambor: con el diámetro reducido, un tambor estándar de 2,2 m puede contener hasta un 15 % más de longitud de cable, lo que reduce la frecuencia de cambio del tambor y las uniones de empalme en recorridos de bobinado largos.
Mayor carga útil de la máquina: en dragalinas, excavadoras y grúas donde la máquina transporta la masa del cable, cada kilogramo ahorrado gracias al diseño MT PLUS se traduce directamente en una mayor capacidad de manipulación de materiales.
Misma certificación completa: el MT PLUS tiene la misma certificación VDE 0250-813, la misma funda exterior 5GM5, la misma trenza antitorsión y las mismas clasificaciones eléctricas que el cable estándar. La reducción de peso no compromete el cumplimiento.
Menor costo de envío: para el suministro basado en proyectos, la masa reducida del cable reduce el costo de flete por metro, particularmente para repuestos urgentes transportados por vía aérea o largas rutas de envío de exportación.
Por qué elegir TEBAOFLEX (N)TSCGEWOEU MT PLUS
TEBAOFLEX fabrica la variante MT PLUS utilizando herramientas de extrusión de precisión y un estricto control del proceso en nuestras instalaciones certificadas ISO 9001. Cada tambor se prueba en cuanto a resistencia del conductor, resistencia a alto voltaje y cumplimiento dimensional. Para diseños de máquinas nuevas donde la envolvente del tambor es limitada o para proyectos de modernización donde el peso del cable afecta la carga útil, el MT PLUS proporciona un reemplazo directo con la misma compatibilidad de conector y menor masa.
Estándares y Certificaciones
| Estándar | Alcance |
|---|---|
| DIN VDE 0250-813 | Diseño y prueba de cables. |
| IEC 60228 / VDE 0295 Clase 5 | conductor flexible |
| CEI 60332-1-2 | Retardante de llama |
| EN 60811-404 | Resistencia al aceite |
| RoHS | Cumplimiento |
| Norma ISO 9001:2015 | Gestión de calidad TEBAOFLEX |
Entornos de aplicación
| Solicitud | ¿Por qué MT PLUS? |
|---|---|
| Grúas de barco a tierra | Un cable más largo por tambor reduce el cambio durante las horas pico de operación del barco |
| Dragalinas para minas a cielo abierto | El menor peso del cable aumenta la carga útil efectiva del cucharón |
| Grúas E-RTG para patio de contenedores | El tamaño reducido del tambor se adapta a la envolvente de la viga del pórtico existente |
| Grúas portuarias móviles | El cable más ligero permite un mayor alcance de la punta del brazo sin exceso de tensión |
| Equipos de minería subterránea | El diámetro exterior más pequeño se adapta a guías de cables y sistemas de rodillos más ajustados. |
