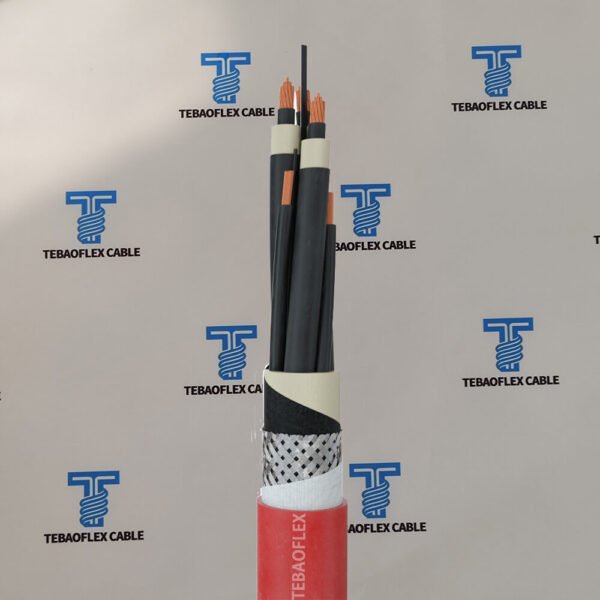

(N)TSCGEWOEU EMV FC — TEBAOFLEX Cable convertidor de frecuencia de media tensión
El desafío de alimentar variadores VFD en entornos mineros
Los convertidores de frecuencia generan armónicos de alta frecuencia y picos de voltaje que pueden acoplarse en circuitos adyacentes, provocar corrientes en los cojinetes de los motores e interferir con las señales de control. En minas a cielo abierto y patios de manipulación de materiales donde dragas, excavadoras y transmisiones de cintas transportadoras operan con control VFD, un cable de arrastre de MT estándar sin el blindaje adecuado irradiará interferencias electromagnéticas, lo que provocará fallas en la transmisión, errores de comunicación y fallas prematuras del aislamiento del motor. El TEBAOFLEX (N)TSCGEWOEU EMV FC está diseñado específicamente para solucionar este problema. Basada en la plataforma probada (N)TSCGEWOEU, la variante EMV FC agrega un sistema de blindaje EMC optimizado que contiene energía armónica dentro del cable y evita la propagación de interferencias.
Qué significa EMV FC
EMV significa Elektromagnetische Verträglichkeit (EMC) y FC designa la aplicación de convertidor de frecuencia. El cable está construido para cumplir con los requisitos de emisión e inmunidad de EN 61800-3 para sistemas de transmisión de velocidad variable, al tiempo que conserva toda la resistencia mecánica requerida para los equipos mineros móviles.
| Característica de diseño | Qué hace | Por qué es importante para VFD |
|---|---|---|
| Sistema de pantalla multicapa EMC | Cinta de papel de aluminio (100% de cobertura) + trenza de cobre estañado (≥85% de cobertura) | Proporciona una ruta de retorno de baja inductancia para armónicos de alta frecuencia, lo que reduce las corrientes de modo común en la salida del variador. |

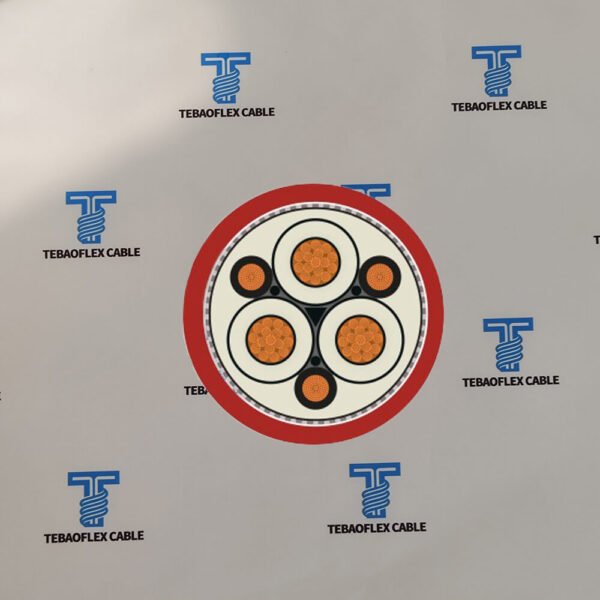

| Geometría central simétrica 3+3 | 3 núcleos de potencia + 3 núcleos de tierra colocados con tierra en los intersticios | Crea un campo electromagnético equilibrado, minimizando las emisiones radiadas en modo diferencial. |
| Conductor de cobre estañado clase FS | Cobre estañado trenzado extrafino | Vida flexible superior para bobinar; El estañado evita la oxidación en los terminales de accionamiento. |
| Trenza de poliéster antitorsión | Trenza de hilo de poliéster vulcanizado entre funda interior y exterior | Evita que las capas de la pantalla se desplacen bajo torsión, manteniendo un rendimiento EMC constante |

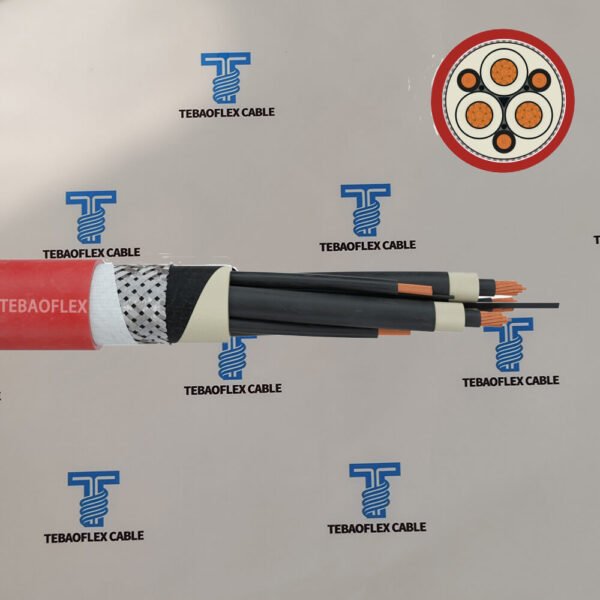

| Capa | Material |
|---|---|
| Conductor de fase | Cobre estañado trenzado extrafino, clase FS |
| Aislamiento | Compuesto EPR/HEPR de alta calidad (mejor que 3GI3 según VDE 0207-21) |
| Capas semiconductoras | Caucho semiconductor interior y exterior extruido, desprendible en frío |
| Conductores de tierra | 3 x cobre estañado Clase 5, en los intersticios del núcleo |
| Llenado Central | Compuesto semiconductor sobre soporte de poliéster textil. |
| Funda interior | Compuesto de caucho 5GM3 a base de EPR |
| Pantalla EMC | Cinta laminada de papel de aluminio (100%) + trenza de alambre de cobre estañado (≥85%) |
| Trenza antitorsión | Trenza de hilo de poliéster, vulcanizado unido entre fundas. |
| Funda exterior | Compuesto de caucho de alta resistencia 5GM3, rojo (RAL 3000) |
| Parámetro | Valor |
|---|---|
| Tensión nominal (Uo/U) | 3,6/6kV — 6/10kV — 8,7/15kV — 12/20kV |
| Estándar de diseño | Basado en DIN VDE 0250-813 |
| Cumplimiento de EMC | EN 61800-3 (sistemas de accionamiento de potencia de velocidad ajustable) |
| Estándar de conductores | EN 60228 / VDE 0295 Clase FS |
| Temperatura máxima del conductor | +90°C |
| Temperatura máxima de cortocircuito | +250°C |
| Temperatura ambiente (fija) | -40°C a +80°C |
| Temperatura ambiente (móvil) | -25°C a +80°C |
| Radio de curvatura mínimo (fijo) | 6 x diámetro exterior |
| Radio de curvatura mínimo (flexión) | 10 x diámetro exterior |
| Velocidad máxima de trabajo | 120 m/min |
| Esfuerzo torsional máximo | ±25°/m |
| Carga máxima de tracción | 20 N/mm² |
| Retardante de llama | CEI 60332-1-2 / EN 60332-1-2 |
| Resistente al ozono | CEI 60811-2-1 |
| Color de la funda exterior | Rojo (estándar RAL 3000) |
| Compuesto de funda | 5GM3 según DIN VDE 0207-21 |
| Sección transversal (mm²) 3,6/6kV | Diámetro exterior (mm) | Peso (kg/km) |
|---|---|---|
| 3×25 + 3×16/3E | 42 | 3.200 |
| 3×35 + 3×16/3E | 45 | 3.800 |
| 3×50 + 3×25/3E | 49 | 4.500 |
| 3×70 + 3×35/3E | 53 | 5.500 |
| 3×95 + 3×50/3E | 58 | 6.800 |
| 3×120 + 3×70/3E | 63 | 8.200 |
| 3×150 + 3×70/3E | 68 | 9.800 |
Por qué elegir TEBAOFLEX (N)TSCGEWOEU EMV FC
TEBAOFLEX fabrica este cable en nuestras instalaciones certificadas ISO 9001 con total conformidad con VDE. Cada tambor se prueba para determinar la resistencia del conductor, la resistencia a alto voltaje y la continuidad de la pantalla antes de su envío. Para equipos impulsados por convertidores de frecuencia en minería, puertos e industria pesada, la variante EMV FC elimina la necesidad de filtros EMC externos en el circuito de salida del variador, lo que reduce el costo del sistema y el tiempo de puesta en servicio.
| Estándar | Alcance |
|---|---|
| DIN VDE 0250-813 | Diseño y prueba de cables. |
| EN 61800-3 | EMC para sistemas de accionamiento de potencia |
| IEC 60228 / EN 60228 Clase FS | conductor flexible |
| CEI 60332-1-2 | Retardante de llama |
| CEI 60811-2-1 | Resistencia al ozono |
| CEI 60502 | Referencia de construcción |
| RoHS | Cumplimiento |
| Norma ISO 9001:2015 | Gestión de calidad TEBAOFLEX |
| Solicitud | Tipo de equipo |
|---|---|
| Minería a cielo abierto | Dragalinas y palas de cable con accionamientos de elevación/giro VFD |
| Minería a cielo abierto | Trituradoras móviles, accionamientos transportadores |
| Corrales y puertos | Apiladores, recuperadores |
| levantamiento pesado | Grandes accionamientos para grúas y pórticos |
| movimiento de tierras | Cables de arrastre para excavadoras y dumpers |
| Dragado | Accionamientos para bombas de dragado |
