Descripción general del producto y aplicaciones
El cable (N)TSCGEWOEU 3+3 está diseñado específicamente para aplicaciones de suministro de energía móvil de servicio pesado que involucran altos esfuerzos mecánicos, fuerzas de torsión y abrasión durante las operaciones de arrastre. Las aplicaciones clave incluyen:
-
Excavadoras y Dragalinas para Minería a Cielo Abierto: Fuente de alimentación para grandes máquinas de manipulación de materiales sometidas a tensiones de arrastre extremas
-
Excavadoras y apiladores de rueda de cangilones: Cables de alimentación de alta flexibilidad para operaciones mineras continuas
-
Palas y Taladros: Suministro de energía para equipos de perforación y excavación en minas a cielo abierto.
-
Dragas y Aplicaciones Sumergibles: Suministro de energía para equipos flotantes y sumergibles.
-
Máquinas perforadoras de túneles: Fuente de alimentación para equipos de construcción de túneles.
-
Minería subterránea: Conexión de equipos eléctricos móviles y transformadores de alto voltaje en ambientes subterráneos peligrosos.
Desglose del código del modelo
| Código | Significado |
|---|---|
| (NORTE) | Cumplimiento del estándar alemán VDE (prefijo opcional) |
| T | Seguimiento: diseñado para operaciones de seguimiento móviles |
| S | Blindado – con blindaje metálico |
| C | Conductor de cobre |
| G | Aislamiento de caucho (EPR) |
| E | Conductor de tierra – conductor de protección integrado |
| WOUE | Compuesto de funda exterior especial para resistencia al agua, aceite y abrasión. |
| 3+3 | 3 núcleos de potencia + 3 núcleos de tierra |

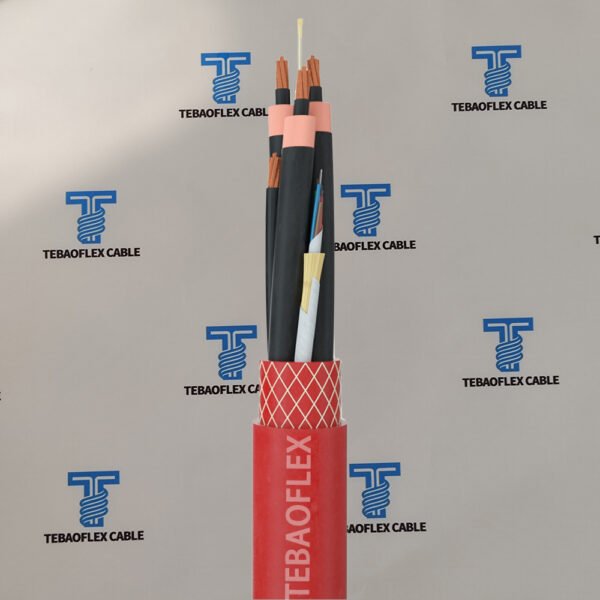

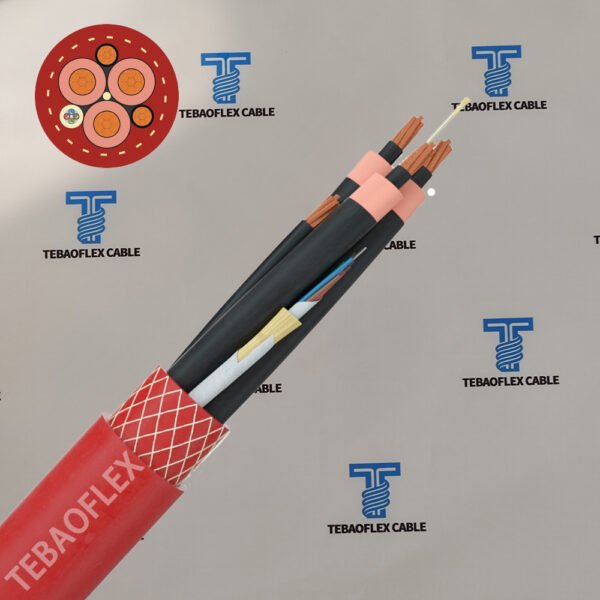

Estructura central y parámetros técnicos
| Componente estructural | Material/Especificación | Características |
|---|---|---|
| Conductor de fase | Cobre estañado, Clase 5 flexible (DIN VDE 0295) | Alta flexibilidad, resistencia a la corrosión. |
| Control de campo | Cinta semiconductora sobre conductor + capas de caucho semiconductor interior/exterior | Distribución uniforme del campo eléctrico, evita descargas parciales. |
| Aislamiento | EPR (caucho de etileno propileno), tipo 3GI3 | Excelente estabilidad eléctrica y térmica, funcionamiento continuo a 90 °C |
| Conductor de tierra | Cobre estañado flexible clase 5, partido en los intersticios exteriores | 3 conductores de tierra separados distribuidos simétricamente |
| Funda interior | Goma GM1b | Protección interna y ropa de cama. |
| Trenza antitorsión | Trenza de poliéster entre funda interior y exterior | Resistencia a la torsión |
| Funda exterior | Goma 5GM5 (CR/PCP) | Alta resistencia a la abrasión, aceite, ozono y rayos UV; retardante de llama |
| Color de la funda | Rojo (RAL 3000) estándar | Visibilidad mejorada en entornos mineros |
Especificaciones clave de rendimiento
| Parámetro | Especificación |
|---|---|
| Tensión nominal (U₀/U) | 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV |
| Voltaje de prueba | 6/10kV: 17kV; 12/20kV: 29kV |
| Máx. Temperatura del conductor | 90°C (normal), 250°C (cortocircuito) |
| Rango de temperatura (fijo) | -40°C a +80°C |
| Rango de temperatura (móvil) | -25°C a +80°C |
| Radio de curvatura (fijo) | 6 × diámetro exterior |
| Radio de curvatura (móvil) | 15 × diámetro exterior |
| Carga máxima de tracción | Hasta 11.100 N (dependiendo de la sección) |
| Resistencia a la torsión | ±25°/m |
| Retardante de llama | VDE 0482-332-1-2/IEC 60332-1-2 |
| Resistente al aceite | EN 60811-2-1 / EN 60811-404 |
| Resistente al ozono | Sí |
Clasificaciones de voltaje y secciones transversales disponibles
El (N)TSCGEWOEU 3+3 está disponible en las siguientes configuraciones representativas:
| Clasificación de voltaje (U₀/U) | Construcción (Energía + Tierra) | Aprox. Peso (kg/km) |
|---|---|---|
| 3,6/6kV | 3×25 + 3×25/3 | 2.380 |
| 3,6/6kV | 3×50 + 3×25/3 | 3.520 |
| 3,6/6kV | 3×120 + 3×70/3 | 6.770 |
| 6/10kV | 3×25 + 3×25/3 | 2.380 |
| 6/10kV | 3×50 + 3×25/3 | 3.520 |
| 6/10kV | 3×120 + 3×70/3 | 6.830 |
| 6/10kV | 3×185 + 3×95/3 | 9.500 |
| 8,7/15kV | 3×25 + 3×25/3 | 2.860 |
| 8,7/15kV | 3×120 + 3×70/3 | 7.370 |
| 12/20kV | 3×25 + 3×25/3 | 3.080 |
| 12/20kV | 3×50 + 3×25/3 | 4,310 |
| 12/20kV | 3×120 + 3×70/3 | 7.730 |
Nota: Las especificaciones «3×120 + 3×70/3» indican 3 conductores principales de 120 mm² con 3 conductores de tierra de 70 mm² distribuidos simétricamente.
Ventajas clave de rendimiento
Diseño simétrico 3+3 para mayor durabilidad
La configuración 3+3 presenta tres núcleos de potencia y tres núcleos de tierra dispuestos simétricamente, lo que garantiza la estabilidad estructural y una distribución uniforme de la tensión durante la flexión y la torsión. Este diseño está optimizado específicamente para entornos de alta tensión mecánica, como operaciones de arrastre en minas a cielo abierto.
Durabilidad mecánica superior
La resistente funda de caucho 5GM5 proporciona una excelente resistencia a la abrasión, el impacto y la tensión de tracción que se encuentran en las operaciones de arrastre y bobinado, mientras que la trenza antitorsión de poliéster incrustada entre las fundas interior y exterior ofrece resistencia a la torsión, evitando daños al cable durante ciclos repetidos de enrollado y desenrollado.
Excelente resistencia ambiental
El compuesto de caucho 5GM5 ofrece una resistencia excepcional al aceite, el ozono y la radiación UV, lo que garantiza confiabilidad a largo plazo en ambientes mineros hostiles al aire libre. El cable también es retardante de llama según IEC 60332-1-2, lo que mejora la seguridad en aplicaciones críticas.
Alta flexibilidad y resistencia a la tracción
Los conductores de cobre estañado Clase 5 brindan una excelente flexibilidad para un fácil manejo e instalación en espacios reducidos. Las cargas de tracción máximas varían de 1500 N a 11 100 N dependiendo de la sección transversal del conductor, lo que se adapta a las aplicaciones de arrastre más exigentes.
Amplio rango de voltaje
Disponible desde 3,6/6 kV a 12/20 kV, el (N)TSCGEWOEU 3+3 se adapta a una amplia gama de aplicaciones de media tensión, desde el suministro de energía para equipos móviles hasta la distribución de energía fija en minas y junto con equipos de manipulación de materiales.
Garantía de calidad TEBAOFLEX
Respaldado por las certificaciones ISO9001, ISO14001, UL, CE, KCS y VDE, cada cable (N)TSCGEWOEU 3+3 de TEBAOFLEX se somete a pruebas rigurosas en más de 200 instalaciones avanzadas de producción y pruebas para garantizar un rendimiento y confiabilidad constantes.
Normas aplicables
| Estándar | Descripción |
|---|---|
| DIN VDE 0250-813 | Cables de arrastre flexibles para instalaciones eléctricas: estándar de diseño general |
| IEC 60228 Clase 5 | Estándar de conductor: cobre trenzado flexible |
| DIN VDE 0295 Clase 5 | Estándar de conductor: cobre trenzado flexible |
| VDE 0482-332-1-2/IEC 60332-1-2 | Prueba de propagación de llama vertical única |
| EN 60811-2-1 / EN 60811-404 | Pruebas de resistencia al aceite |
| ISO9001/ISO14001 | TEBAOFLEX sistemas de gestión de calidad y medio ambiente |
