(N)TSCGECEWOEU Cable flexible sumergible y de media tensión para minería | Aislamiento EPR | VDE 0250-813 | TEBAOFLEX
Resumen del producto
El (N)TSCGECEWOEU es un cable flexible de media tensión de alto rendimiento diseñado para las aplicaciones sumergibles, de minería y de túneles más exigentes. Con conductores de cobre estañado Clase 5, aislamiento EPR, pantallas de alambre de cobre individuales en cada núcleo de fase y una cubierta exterior de caucho resistente, este cable ofrece resistencia mecánica excepcional, resistencia a la torsión y durabilidad ambiental. Fabricado de acuerdo con DIN VDE 0250-813, el (N)TSCGECEWOEU está disponible en clasificaciones de voltaje de 3,6/6kV a 12/20kV y es apto para inmersión permanente en agua dulce, salada y salobre a profundidades de hasta 300 metros.
como un TEBAOFLEX producto, este cable se beneficia de más de una década de experiencia en fabricación de cables especiales, sistemas de calidad certificados ISO9001 e ISO14001 y aprobaciones internacionales que incluyen UL, CE, KCS y VDE.
Detalles del producto
Descripción general del producto y aplicaciones
El cable (N)TSCGECEWOEU está diseñado específicamente para aplicaciones de suministro de energía sumergibles y móviles de alta resistencia donde la alta tensión mecánica, las fuerzas de torsión y la exposición ambiental son factores críticos. Las aplicaciones clave incluyen:
-
Máquinas perforadoras de túneles (TBM): Fuente de alimentación para tambores de bobinado de tuneladoras y aplicaciones generales de construcción de túneles.
-
Minería a cielo abierto: Operaciones de arrastre de equipos móviles pesados, incluidas dragas, palas y perforadoras, en entornos de tensión mecánica extrema.
-
Aplicaciones sumergibles: Inmersión permanente en agua dulce, salada y salobre a profundidades de hasta 300 metros para bombas, dragas y muelles flotantes.
-
Minería subterránea: Suministro de energía para máquinas móviles y transformadores de alto voltaje en entornos subterráneos peligrosos
-
Instalaciones Fijas: Distribución de energía en minas y junto a equipos de manipulación de materiales.
Desglose del código del modelo
| Código | Significado |
|---|---|
| (NORTE) | Cumplimiento del estándar alemán VDE (prefijo opcional) |
| T | Trailing/Reeling: diseñado para aplicaciones móviles |
| S | Apantallado – con pantalla metálica |
| C | Conductor de cobre |
| G | Aislamiento de caucho (EPR) |
| E | Conductor de tierra – conductor de protección integrado |
| C | Conductores de control |
| E | Conductor de tierra (adicional) |
| WOUE | Compuesto de funda exterior especial para resistencia al agua, aceite y abrasión. |

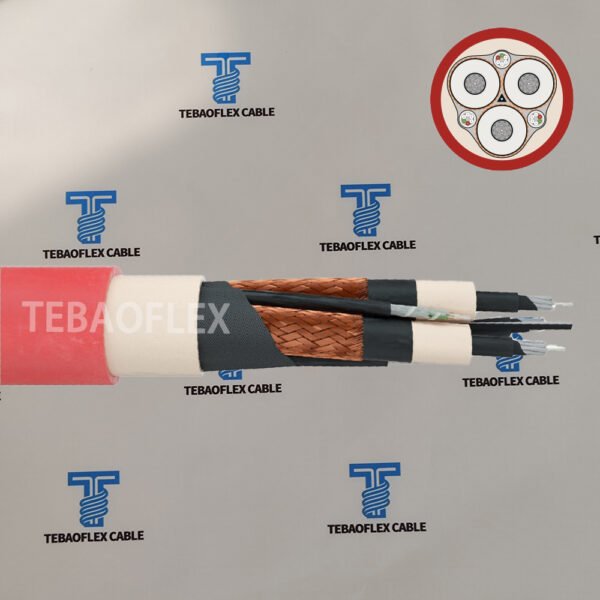

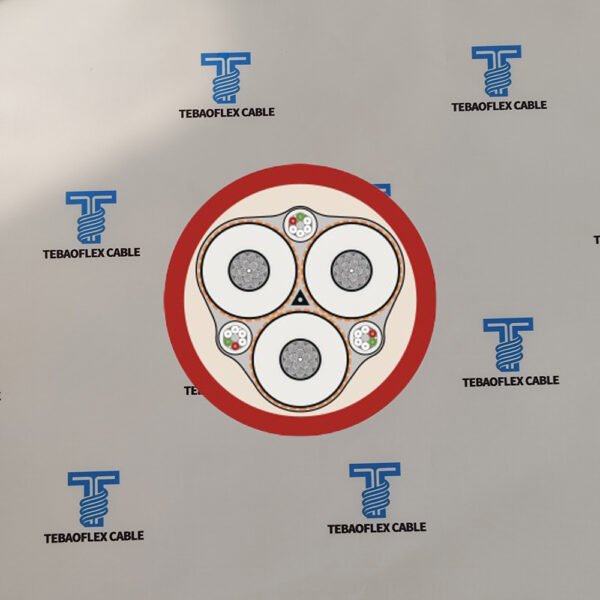

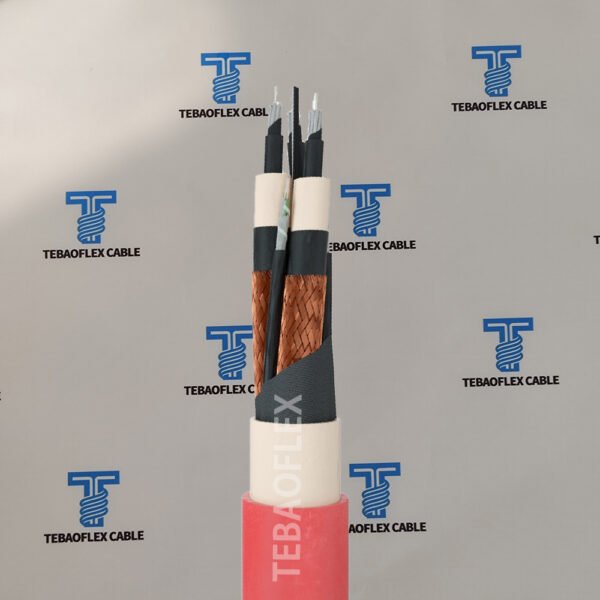

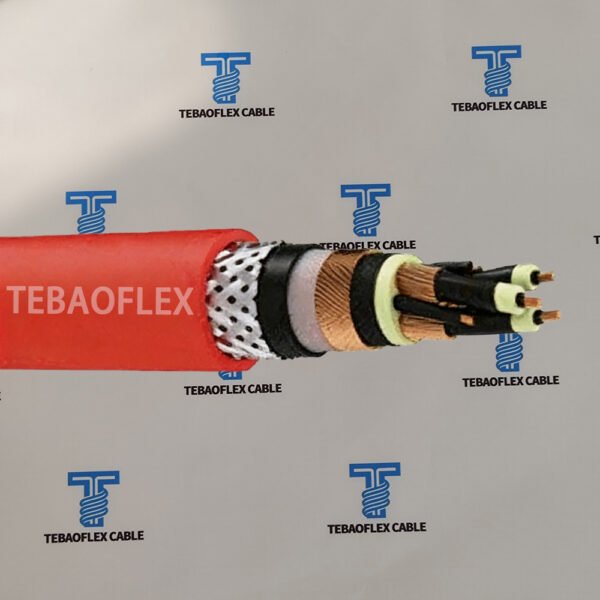

Estructura central y parámetros técnicos
| Componente estructural | Material/Especificación | Características |
|---|---|---|
| Conductor de fase | Cobre estañado, Clase 5 flexible (IEC 60228) | Alta flexibilidad, resistencia a la corrosión. |
| Control de campo | Cinta semiconductora sobre conductor + capas de caucho semiconductor interior/exterior | Distribución uniforme del campo eléctrico, evita descargas parciales. |
| Aislamiento | EPR (caucho de etileno propileno), tipo 3GI3 | Excelente estabilidad eléctrica y térmica, funcionamiento continuo a 90 °C |
| Conductor de tierra de protección | Pantalla de alambre de cobre individual en cada núcleo de fase. | Ruta de tierra y blindaje dedicados |
| Núcleos de control | 3 x conductores en los intersticios exteriores | Transmisión de señal/piloto |
| Llenado Central | Compuesto semiconductor sobre soporte de poliéster. | Integridad estructural |
| Funda interior | Goma libre de halógenos (GM1b) o CR (5GM5) | Protección interna |
| Núcleo de Monitoreo (UEL) | Hilo de cobre girando sobre la primera funda interior. | Monitoreo continuo de integridad eléctrica |
| Funda exterior | Compuesto de caucho 5GM3 (CR) o caucho FRNC, Rojo (RAL 3000) | Alta resistencia a la abrasión, al aceite, al ozono y a la intemperie. |
Especificaciones clave de rendimiento
| Parámetro | Especificación |
|---|---|
| Tensión nominal (U₀/U) | 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV (hasta 18/30 kV disponibles) |
| Voltaje de prueba | 17 kV (6/10 kV), 29 kV (12/20 kV) |
| Rango de temperatura (fijo) | -40°C a +80°C |
| Rango de temperatura (móvil) | -25°C a +80°C |
| Máx. Temperatura del conductor | 90°C (normal), 250°C (cortocircuito) |
| Mín. Radio de curvatura (fijo) | 6 × diámetro exterior |
| Mín. Radio de curvatura (móvil) | 10 × diámetro exterior |
| Máxima resistencia a la tracción | 15 N/mm² |
| Resistencia a la torsión | ±25°/m |
| Profundidad sumergible | Hasta 300 metros (inmersión permanente) |
Ventajas clave de rendimiento
Capacidad sumergible excepcional
El (N)TSCGECEWOEU está diseñado para inmersión permanente en agua dulce, salada y salobre a profundidades de hasta 300 metros, con clasificación de impermeabilidad AD8. Esto lo hace ideal para bombas, dragas, muelles flotantes y aplicaciones costa afuera.
Durabilidad mecánica superior
La pantalla de alambre de cobre individual en cada núcleo de fase actúa como un conductor de tierra protector, mientras que la resistente funda de caucho 5GM3 proporciona una excelente resistencia a la abrasión, el impacto y la tensión de tracción que se encuentran en las operaciones de arrastre y bobinado.
Excelente resistencia a la torsión
Con una clasificación de torsión de ±25°/m, el cable resiste las altas fuerzas de torsión generadas durante los ciclos de bobinado y desenrollado en sistemas de tambor, particularmente críticas para máquinas perforadoras de túneles y equipos de minería.
Altos estándares de seguridad
El conductor de monitoreo UEL integrado permite el monitoreo continuo de la integridad eléctrica, una característica de seguridad crítica para entornos peligrosos de minería y túneles. El cable es retardante de llama según IEC 60332-1-2, resistente al aceite según EN 60811-404, resistente al ozono y a los rayos UV.
Opción libre de halógenos
La variante MT BMH PLUS cuenta con un revestimiento de caucho FRNC (libre de halógenos), que reduce significativamente la emisión de gases tóxicos y humo durante la combustión, algo esencial para la seguridad de los túneles subterráneos y las minas.
Garantía de calidad TEBAOFLEX
Respaldado por las certificaciones ISO9001, ISO14001, UL, CE, KCS y VDE, cada cable (N)TSCGECEWOEU de TEBAOFLEX se somete a pruebas rigurosas en más de 200 instalaciones avanzadas de producción y pruebas para garantizar un rendimiento y confiabilidad consistentes.
Clasificaciones de voltaje y secciones transversales disponibles
El (N)TSCGECEWOEU está disponible en las siguientes configuraciones representativas:
| Clasificación de voltaje (U₀/U) | Tamaños de conductores disponibles |
|---|---|
| 3,6/6kV | 3×25 a 3×185mm² |
| 6/10kV | 3×25 a 3×185 mm² (incluido 3×50 + 3×25/3E + 3×2,5 + UEL) |
| 8,7/15kV | 3×25 a 3×150mm² |
| 12/20kV | 3×25 a 3×150 mm² (incluido 3×50 + 3×25/3E + 3×2,5 + UEL) |
Nota: Las especificaciones «3×50 + 3×25/3E + 3×2,5 + UEL» indican 3 conductores principales de 50 mm², 3 conductores de tierra de 25 mm², 3 núcleos de control de 2,5 mm² y un núcleo de monitoreo UEL integrado. Secciones transversales y clasificaciones de voltaje personalizadas pueden estar disponibles a pedido.
Normas aplicables
| Estándar | Descripción |
|---|---|
| DIN VDE 0250-813 | Cables de arrastre flexibles para instalaciones eléctricas: estándar de diseño general |
| IEC 60228 Clase 5 | Estándar de conductor: cobre trenzado flexible |
| CEI 60332-1-2 | Prueba de propagación de llama vertical única |
| EN 60811-404 | Pruebas de resistencia al aceite |
| VDE 0482-332-1-2 | Prueba de retardo de llama |
| ISO9001/ISO14001 | TEBAOFLEX sistemas de gestión de calidad y medio ambiente |
¿Por qué elegir TEBAOFLEX (N)TSCGECEWOEU?
| Característica | (N)TSCGECEWOEU por TEBAOFLEX | Alternativas de cable de caucho estándar |
|---|---|---|
| Profundidad sumergible | Hasta 300 m (clasificación AD8) | Normalmente no está clasificado para inmersión. |
| Resistencia a la torsión | ±25°/m | Clasificación de torsión limitada o nula |
| Núcleo de Monitoreo (UEL) | Integrado para un monitoreo continuo de la integridad | Normalmente no se incluye |
| Opción libre de halógenos | Sí (variante FRNC) | A menudo contiene halógenos. |
| Rango de temperatura | -40°C a +90°C | Normalmente -25°C a +80°C |
| Certificaciones | VDE, UL, CE, KCS, ISO9001, ISO14001 | Varía según el fabricante. |
