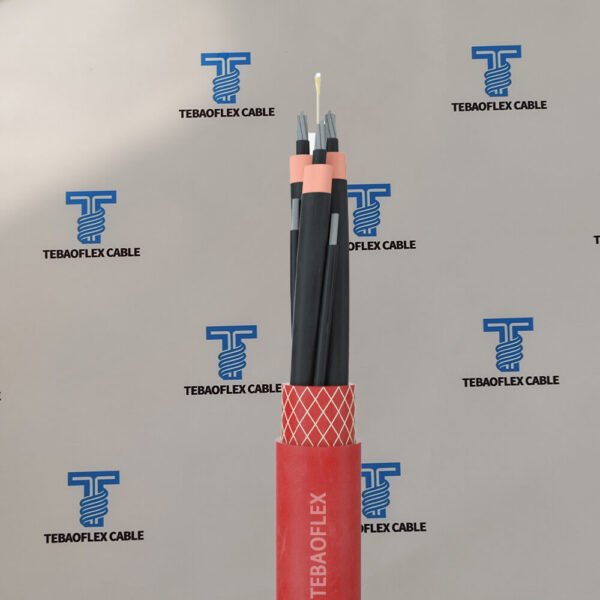

Cable de enrollado de MT sin FO -Rojo — TEBAOFLEX Cable de enrollado de MT de solo alimentación

¿Por qué elegir no FO?

No todas las aplicaciones necesitan fibra óptica en el cable de alimentación. Para muchas operaciones mineras y portuarias, la comunicación de datos se maneja mediante sistemas inalámbricos, cables de control separados o infraestructura de fibra existente. La elección de la variante sin FO elimina la prima de costo y la cantidad mínima de pedido asociada con la fibra óptica integrada, manteniendo al mismo tiempo una transmisión de potencia y un rendimiento mecánico idénticos.

Con y sin FO: el mismo rendimiento básico

Característica	No FO -Rojo	Variante FO
Fibra Óptica	No incluido	12 FO o 2×12 FO
Clasificación de potencia	Idéntico	Idéntico
Carga de tracción	20 N/mm²	20 N/mm²
Trenza antitorsión	Sí	Sí
Funda exterior	5GM5 Rojo	5GM5 Rojo
Rango de temperatura	-40°C a +80°C	-40°C a +80°C
VDE 0250-813	Sí	Sí
Costo por Metro	Más bajo	Más alto

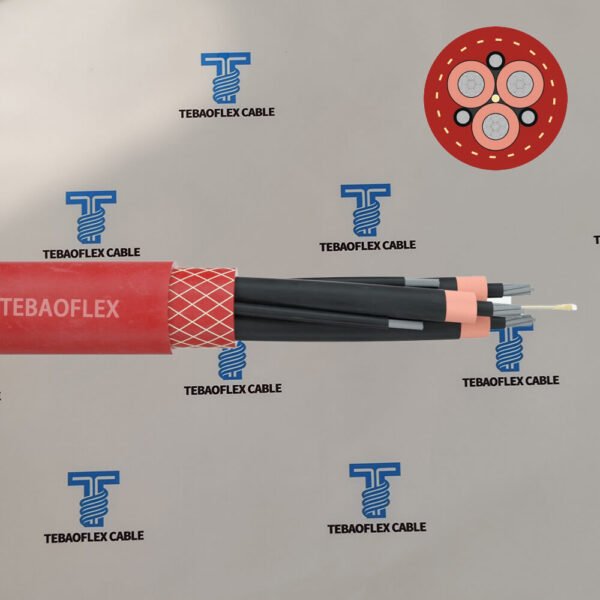

Construcción

Capa	Material
Conductor de fase	Cobre estañado trenzado extrafino, Clase 5 (VDE 0295 / IEC 60228)
Capa semiconductora interna	Compuesto de caucho semiconductor extruido
Aislamiento	EPR 3GI3 (DIN VDE 0207-20)
Capa semiconductora exterior	Caucho semiconductor extruido, desprendible en frío
Conductores de tierra	3 x cobre estañado Clase 5, dividido en los intersticios del núcleo
Llenado Central	Compuesto semiconductor sobre soporte de poliéster textil.
Funda interior	Compuesto de caucho 5GM3 a base de EPR
Trenza antitorsión	Trenza de hilo de poliéster reforzado, vulcanizado
Funda exterior	Compuesto de caucho de alta resistencia 5GM5, rojo

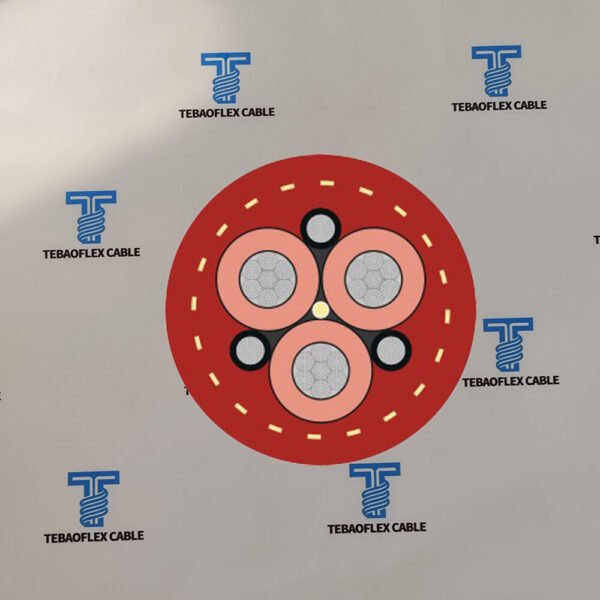

Configuración del núcleo: 3 de potencia + 3 de tierra

Especificaciones técnicas

Parámetro	Valor
Tensión nominal (Uo/U)	3,6/6kV — 6/10kV — 8,7/15kV — 12/20kV
Estándar de diseño	DIN VDE 0250-813
Estándar de conductores	VDE 0295 / IEC 60228 Clase 5
Temperatura máxima del conductor	+90°C
Temperatura máxima de cortocircuito	+250°C
Temperatura ambiente (fija)	-40°C a +80°C
Temperatura ambiente (móvil)	-25°C a +80°C
Radio de curvatura mínimo (fijo)	6 x diámetro exterior
Radio de curvatura mínimo (flexión)	10 x diámetro exterior
Velocidad máxima de trabajo	120 m/min
Esfuerzo torsional máximo	±25°/m
Carga máxima de tracción	20 N/mm²
Retardante de llama	CEI 60332-1-2
Resistencia al aceite	EN 60811-404
Resistencia al ozono/UV	Sí
Color de la funda exterior	Rojo
Compuesto de funda	5GM5

Datos dimensionales: 3,6/6 kV

Sección transversal (mm²)	DE (mm)	Peso (kg/km)	Corriente en el aire 30°C (A)
3×25 + 3×10/3E	41,6	2,390	131
3×35 + 3×10/3E	44,6	2.970	162
3×50 + 3×10/3E	47,7	3.600	202
3×70 + 3×16/3E	51,6	4.600	250
3×95 + 3×16/3E	57,6	5.860	301
3×120 + 3×25/3E	61,4	7.120	352
3×150 + 3×25/3E	68.3	8.930	404
3×185 + 3×25/3E	70.2	10,100	462

Cuándo especificar No FO -Rojo

Guión	Recomendación
Red de datos inalámbrica existente en el sitio	Sin FO: no es necesario pagar por la fibra no utilizada
Cable de control separado ya instalado	Sin FO: mantenga la energía y los datos independientes
Longitud de cable corta, requisitos de datos bajos	Sin FO: menor costo, entrega más rápida
Pedido mínimo de la variante FO demasiado alto	Sin FO: disponible en longitudes más cortas
Restricción presupuestaria del proyecto	Sin FO: misma potencia nominal, menor costo

Estándares y Certificaciones

Estándar	Alcance
DIN VDE 0250-813	Diseño y prueba de cables.
IEC 60228 / VDE 0295 Clase 5	conductor flexible
CEI 60332-1-2	Retardante de llama
EN 60811-404	Resistencia al aceite
RoHS	Cumplimiento
Norma ISO 9001:2015	Gestión de calidad TEBAOFLEX

Entornos de aplicación

Solicitud	Descripción
Minería a cielo abierto	Excavadoras, dragalinas, trituradoras móviles.
Grúas para contenedores portuarios	Sistemas de enrollado de grúas STS y RTG
Cargadores y descargadores de buques	Cables de enrollado de pluma y pórtico
Apiladores y recuperadores de corrales	Alimentación de MT para equipos móviles de manipulación de materiales.
Grúas industriales pesadas	Fuente de alimentación para grúa puente
